7寸双目人脸识别终端

产品规格书

产品型号：TR507标准版

产品描述：7寸双目人脸识别终端

一、产品概述

TR507是一款高性能嵌入式人脸识别终端，分为闸机安装、壁挂安装和落地安装。终端集成脱机人脸识别、身份核验、黑名单预警、陌生人抓拍、活体检测等功能为一体，采用宽动态高清人脸识别摄像头，在逆光弱光等苛刻环境适应性强，具有识别速度快、准确率高、名单库容量大等特点。可搭配人脸工地实名制管理系统、人脸门禁考勤管理系统、访客管理系统、智慧社区/园区管理平台等应用管理系统使用，完美适用于社区、校园、景区、酒店、商场、企业办公写字楼、公共服务场所、建筑工地等需要进行身份识别和门禁通行控制的复杂应用场景。

三、产品特性

核心功能：

（1）支持考勤、门禁和云门禁应用模式切换；

（2）支持脱机人脸识别，黄白黑等多人种识别；

（3）支持人脸识别白名单通行、黑名单预警、陌生人抓拍等；

（4）支持活体检测 ，防止照片攻击；

（5）批量导入名单；

（6）可播放图片广告；

（7）支持管理端远程升级和U盘升级；

（8）选配IC/ID读卡，实现人卡比对功能；

（9）支持外接身份证读卡器，实现人证比对功能；

（10）支持中英语言切换；

（11）支持二次开发对接

考勤应用特有功能：

（1）本地或云平台考勤管理；

（2）U盘数据导入导出

云门禁应用特有功能：

（1）业主通过公众号自助注册名单；

（2）访客自助扫码登记；

（3）微信公众号一键开门；

（4）支持外接二维码读头，实现刷通行二维码开门

四、规格参数

*产品技术规格如有变更，恕不另行通知

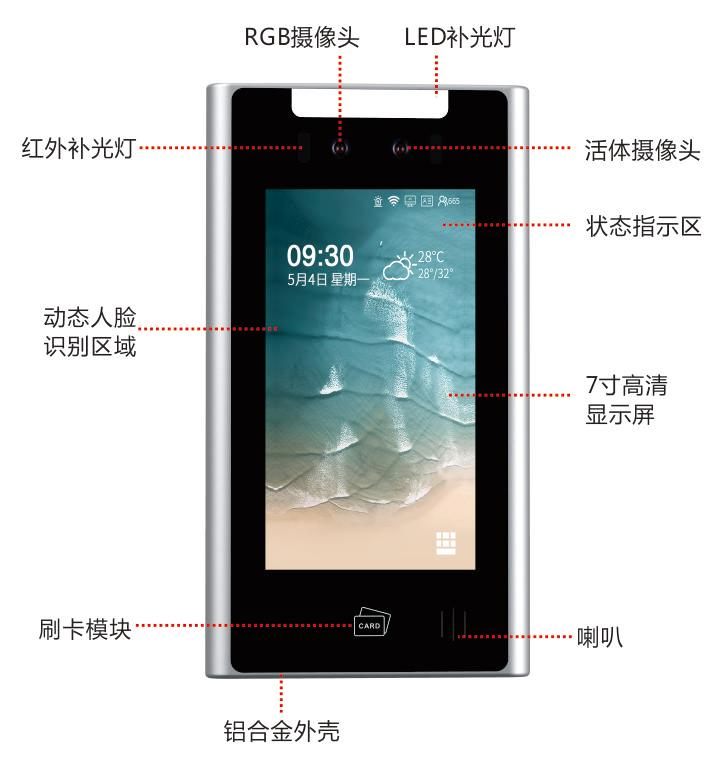

五、外形

*落地安装需搭配专用款壁挂支架B2

六、安装接线

6.1闸机款安装示意图

安装前，需综合考虑现场人群高矮、使用环境等因素，选择合适的开孔位置，一般在闸机中间或前侧开孔， 参考开孔位置如下图所示：

当闸机带刷卡(身份证/IC卡/ID卡)模块时，安装人脸终端设备的开孔，应结合闸机高低尽量远离刷卡模块，推荐400mm及以上间隔，确保刷卡时抓拍清晰完整的人脸照片。若无刷卡模块，安装开孔位置无特殊要求。

安装时，拧下设备立柱下方的螺母，将线缆从螺母和垫片穿出，取下螺母和垫片（注意：此时不要连接网线、电源线等，避免安装麻烦）。

在闸机下方，将尾线依次穿过垫片、螺母，将螺母对准螺纹拧紧；连接电源、网线。双手扶住立柱，轻轻转动，可调节闸机角度，根据识别效果，将闸机头调整至适的识别角度。

步骤1：在地面安装4个Φ16膨胀螺丝，将落地立柱按照孔位插入。

步骤2：锁紧固定螺丝，并盖上底盖。
